SmartWLI 便攜式白光干涉三維輪廓儀
SmartWLI便攜式白光干涉三維輪廓儀
非接觸三維表面形貌測量技術
白光干涉測量技術廣泛應用于光滑與粗糙表面的三維形貌表征。垂直方向的測量精度可以達到納米***別。

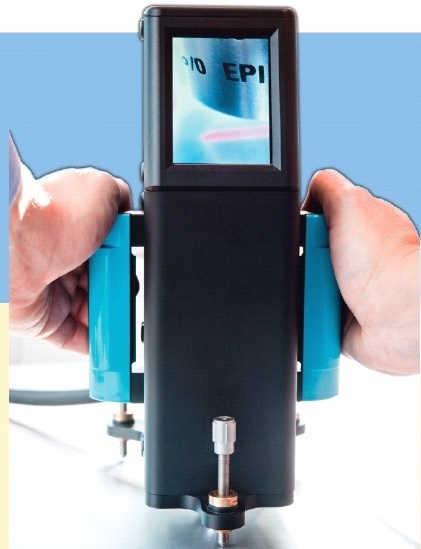

SmartWLI -便攜式白光干涉三維輪廓儀，專用于大尺寸部件表面形貌測量與分析。儀器操作簡單，測量時放置于樣品表面；獨有的三腳支架結構，方便曲面部件測量；外接筆記本電腦完成數據分析，測量結果立體直觀呈現。
SmartWLI -便攜式白光干涉三維輪廓儀外形緊湊、結構穩固，輕松應對多種測量環境；測速快，精度高，為工業用戶提供zuiyou化的產品表面形貌測量條件，適用于產品工藝控制與質量管理。
SmartWLI便攜式白光干涉三維輪廓儀具備如下優點：
靈活便攜
精度高
測速快
穩定可靠
SmartWLI便攜式白光干涉三維輪廓儀技術參數
測量系統 |
|
量測原理 | 白光干涉 |
Z軸定位系統 | 壓電效應調節系統 |
高度量測范圍 | ***大可達400 μm |
干涉物鏡系統 | 放大倍數 10× 20× | 視場范圍（μm2） 480 × 360 320 × 240 | ***小可分辨橫向寬度（μm） 1.20 0.90 | 工作距離（mm） 7.4 4.7 |
注：上述數據皆為估算值。 |
垂直分辨率 | 小于1 nm |
光源系統 | LED |
外觀尺寸 | 270 mm（高）× 127 mm（寬）× 165 mm（長） |
毛重 | 3 Kg 約值，取決于具體配置。 |
操作界面 | 筆記本電腦、Windows 7操作系統、DVD刻錄。 |
量測時間 | 通常小于1分鐘 |
軟件系統 |
|
SmartWLI | 基于微軟Win7操作系統，64位表面形貌測量軟件、三維數據可通過接口直接傳輸至MountainsMap分析軟件。 |
MountainsMap | 三維數據分析軟件，輪廓及三維影像結果輸出、測量數據預處理及后處理、德標（DIN）歐標（EN）ISO標準粗糙度及高度測定、串行處理及測試日志。 |
輸出文件格式 | ASCII, SUR, BCR-STM, BMP, JPEG, TIF |
